底盘配置：
3360轴距，100P驾驶室标准型，五十铃4KH1CN6LB发动机国六排放120马力88KW，五十铃MSB五档变速器，带空调，方向助力，多功能液晶仪表盘，前桥2-2.5吨，后桥4-4.8吨，带ABS，标配700R16轮胎，油刹，单排驾驶室可翻转。
工作原理：
1、当护栏清洗车驶入设置有护栏的道路后，车辆主发动机带动车辆以一定速度行驶。启动副发动机，副发动机带动液压油泵，通过**水平伸缩油缸将滚刷机构打开；通过**升降油缸来调节滚刷机构的高度；通过**滚刷摆动油缸来使外滚刷进行90°的摆动，将车辆贴近护栏使滚刷能够夹住护栏；通过调节滚刷间距调节油缸来**外滚刷与护栏间的距离。当调整好位置后，**高压水泵、水路**器件动作，使高压喷嘴和低压喷嘴开始喷水；同时，滚刷马达带动滚刷开始转动，护栏清洗车开始清洗护栏作业。当作业到护栏尽头，车辆可以直接驶离护栏；当车辆在护栏中部需要驶离、或者进行转场时，通过**外滚刷摆动油缸来使外滚刷进行90°的摆动，然后再将车辆驶离护栏。
2、液压系统安装液压油冷却器、液压油油位装置；
3、车辆轮胎（含备胎）采用全钢丝轮胎；
4、驾驶室内置冷暖空调；
5、底盘部分有二级减速功能,有效降低车速洁净率达到90％以上
6、产品具备**公告目录、环保目录、能免征车辆购置附加税；提供产品相关部门核准的产品合格证和改装合格证，并可到车辆管理部门上牌。
主要参数：
项 目 | 主要性能参数 | |||
车 型 | 五十铃 | |||
底盘型号、类别、生产企业 | QL1070BUHACY二类 庆铃汽车股份有限公司 | |||
发 动 机 | 主机 | 底盘发动机型号及生产企业 | 4KH1CN6LB五十铃 五十铃(**)发动机有限公司 | |
功率 kw | ≥88（120马力） | |||
排量 ml | 2999 | |||
副机 | 发动机型号及生产企业 | JX493G3 江铃汽车股份有限公司 | ||
功率 kw | 江铃57kw（选装64kw副发） | |||
排量 ml | 2771 | |||
燃油种类 | 柴油 | |||
尺寸 参数 质量
| 外形尺寸（长*宽*高）mm | 5995*2200，2060*2600 | ||
轴距mm | 3360 | |||
额定乘员 | 2人 | |||
整备质量 kg | 4950 | |||
**总质量kg | 7300 | |||
电 气 系 统 | 组 成 | 由底盘车电路和副发动机电气部分及专用工作装置操作**电路组成。 | ||
底盘车系统电压 | 12 V | |||
工作装置系统电压 | 12 V | |||

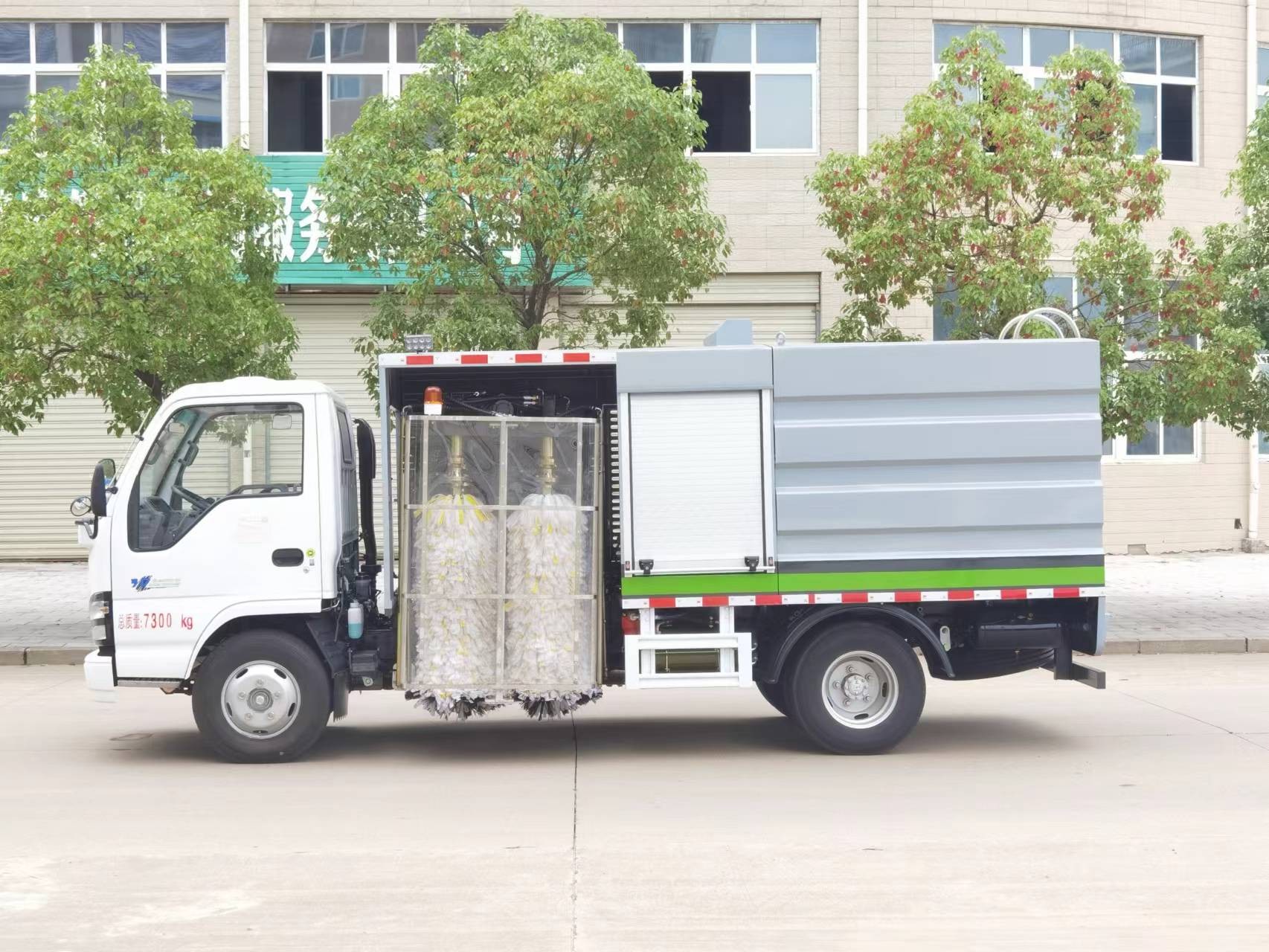

清 洗 装置 | 型式 | 在驾驶室后车架一侧对称布置4个清洗刷，由液压马达驱动，刷子升出后内外可液压自动调节。 | ||
清洗刷直径 | cm | φ55 | ||
清洗刷马达转速 | r/min | 300 | ||
单个清洗刷数量 | 55 | |||
清洗高度mm | ≥1200 | |||
清洗原理 | 采用两冲、两刷的清洗工艺，两面同时清洗，使清洗更加彻底。清洗过程：**先刷辊前面的两排喷水管喷出水将护栏充分预湿，车体前移的过程中，中间的两排刷辊对护栏依次进行刷洗，**由刷辊后面的两排喷水管喷出水将残留的灰尘冲去。 | |||
技术参数:
专 用 性 能 参 数 | 清水箱容积( m3 ) | 4（碳钢玻璃磷片防腐） | |||
滚刷数量（组） | 4 | ||||
清洗宽度（mm） | 0-260 | ||||
滚刷转速（r/min） | 150-300 | ||||
清洗作业面积 (m/h) | 2400-12000 | ||||
清洗作业速度(km/h) | 3-8 | ||||
**清洗护栏高度（mm） | 1200-1400 | ||||
液 压 系 统 | 主要元件 | 齿轮泵、摆线马达、液压缸、电磁阀、集成块、液压油水冷器等 | |||
系统压力（mpa） | 20-25 | ||||
油箱容积 | 80 | ||||
液压水冷器 | 东莞力研 | ||||
清洗系统 | 采用液压伸缩臂清洗作业，主臂可升高下降，清洗刷臂可前后伸缩，保障清洗效率。 | ||||
电控箱面板组成 | 副机转速表、副机水温表、机油温度报**装置、低水位报**装置、各种操作**开关 | ||||
行 驶 性 能 参 数 | 驱动型式 | 4×2后轴驱动 | |||
悬架型式 | 钢板弹簧，带液压双向伸缩筒式减振器 | ||||
钢板弹簧片数(前/后) | 6/5+5 | ||||
制动型式 | 双回路液压制动、鼓式 | ||||
制动距离(满载30km/h) | ≤10m | ||||
**车速(km/h) | 95 | ||||
**小转弯半径(m) | 6.8 | ||||
**爬坡度 | ≥30％ | ||||
离合器系统 | 单片干式膜片弹簧离合器，液压操纵 | ||||
发动机耗油量 | 行驶(L/100km) | 作业(L/h) | 作业(L/10000m2) | ||
≤9 | ≤5 | ≤2 | |||
喷水系统 | 喷水形式 | 高压喷水 | |||
主要元件组成 | 高压水泵、水过滤器、管路、不锈钢喷嘴等 | ||||
高压水泵 | 华力40升高压泵 | ||||
喷嘴型号 | 5004 | ||||
安装位置 | 滚刷支架外侧 | ||||
流量 | 40L/min | ||||
高压卷盘 | 15米（带高压冲洗**） | ||||
